3D打印數字化紋理為鞋模咬花提供解決方案

2022-04-28

在工業產品的設計中，有很多情況是需要在一個表面上添加一個凹凸的紋理。一般是用于增加表面的摩擦力，改善產品機械性能，或者可以增加產品的美觀度。我們穿的鞋子上的咬花就是一個非常典型的紋理。鞋子大底的咬花設計兼具了增加摩擦力和美觀的作用。

傳統的鞋模咬花制作都是在整個模具完成以后，通過酸腐蝕的方法將凹凸的紋理刻蝕在金屬模具上。

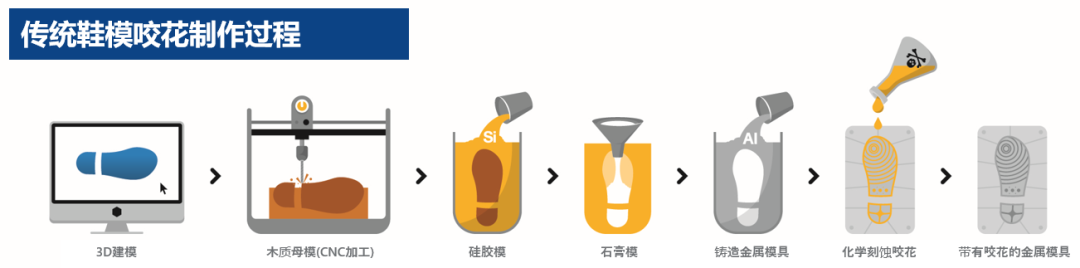

△傳統的鞋模咬花制作過程

從上圖中可以看到，CAD軟件設計出來的鞋子首先需要用CNC制作木質的母模，再將母模進行幾次倒模后制作出金屬鞋模。

隨著3D打印技術在鞋模行業的廣泛應用，不少鞋模廠都使用3D打印機來打印樹脂材料的母模以替代原來的木模。其實隨著數字化咬花功能的不斷強大，3D打印不僅能將母模外形打印出來，同時可以將咬花也隨著母模一起打印出來。直接避免了會產生環境污染問題的酸腐蝕過程。我們稱3D打印出來的紋理為數字化紋理。

將紋理進行數字化也可以使紋理設計數據保存在計算機內中，即設計人員在設計完鞋子外形后可以在同一臺電腦中直接設計咬花，設計的安全性得到了大大的提高。

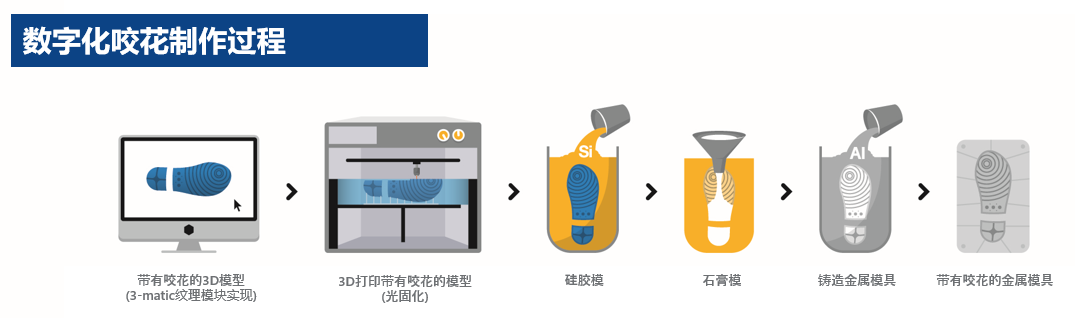

△數字化咬花解決方案 Digital Texture

紋理是如何形成的

導入到數字化咬花模塊中的零件都是STL數據。當確定好需要貼紋理的表面以后，需要首先在表面上生成UV Map，用來確定將來紋理圖案的大小和方向等。之后就可以將已經準備好的帶有灰度的紋理圖案貼在UV Map上。軟件中根據設定黑白偏移的參數，直接在零件表面生成帶有凹凸的紋理STL數據，可以直接用于3D打印。

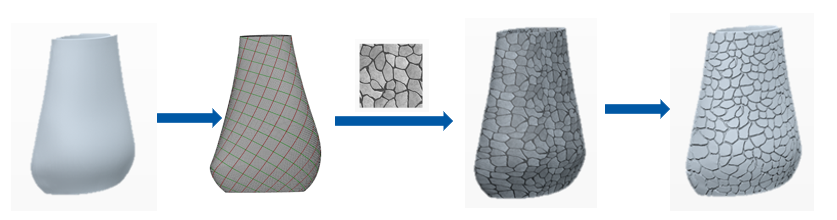

△貼紋理的步驟

批量化紋理

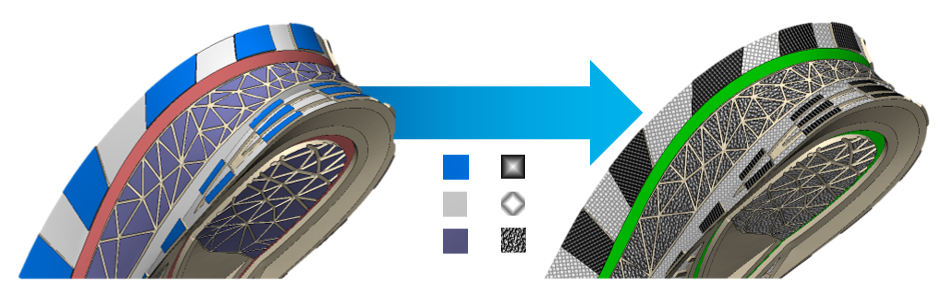

對于鞋子來說，最大的難度是一個鞋子上有上百個不連續的表面。例如在下圖中，所有藍色的表面需要貼同一種紋理，那么這些表面可以組成一個面組，一次操作流程就將所有需要貼一種紋理的面都貼好。我們叫這個過程為批量化紋理。

△批量化紋理

數字化咬花的處理流程

對于批量化紋理的零件來說，還有另外一個問題就是紋理變成實際的STL以后，細小的紋理細節使得STL數據量急劇增加，會影響設計的流暢性和后續數據處理的速度。因此，對于帶有數字化咬花的鞋模來說，我們給出以下的處理流程：

1.CAD三維建模

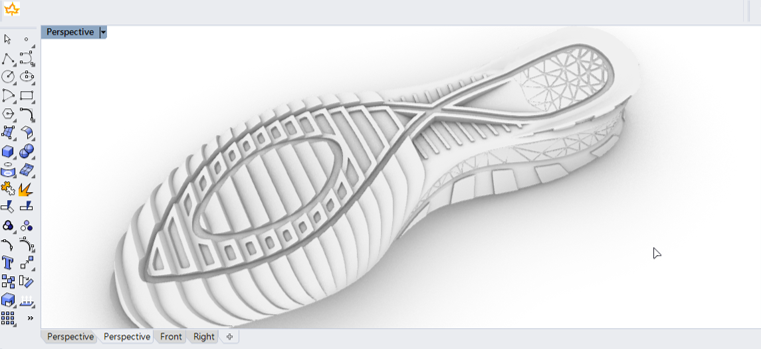

△CAD軟件建模

2.數字化咬花模塊

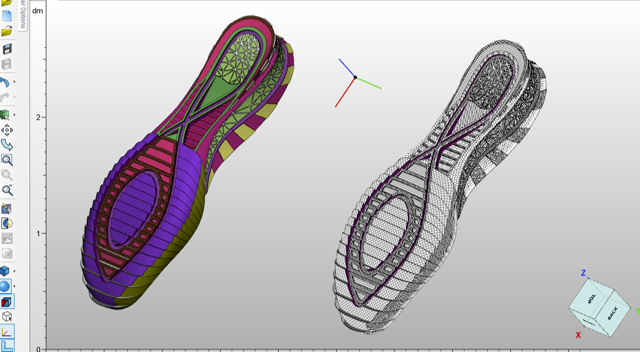

△零件導入數字化咬花模塊并貼紋理

3.Magics平臺擺放

△Magics數據準備

4.Build Processor加工處理及支撐

△UnionTech(聯泰)的BP界面

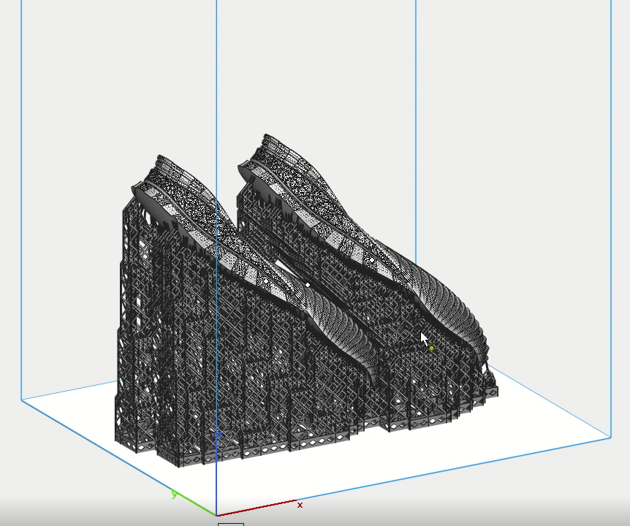

△自動支撐

在圖中可以看到，導入Magics平臺中的紋理是二維的圖片。但是實際上黑白的偏移在數字化咬花模塊中已經以STL+的格式存儲，加工處理器在切片時會自動處理STL+數據，基于切片還原帶有咬花的凹凸表面。既保證處理時數據量不會過大，同時實現了鞋子以及咬花的順利打印。
